无刷直流电机工作原理详解

无刷直流电机(BLDC)以电子换向器取代了机械换向器,所以无刷直流电机既具有直流电机良好的调速性能等特点,又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。


无刷直流电机的定子是线圈绕组电枢,转子是永磁体。如果只给电机通以固定的直流电流,则电机只能产生不变的磁场,电机不能转动起来,只有实时检测电机转子的位置,再根据转子的位置给电机的不同相通以对应的电流,使定子产生方向均匀变化的旋转磁场,电机才可以跟着磁场转动起来。

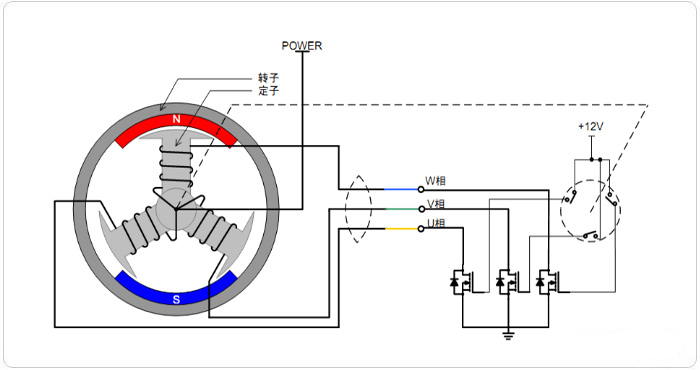

如图所示为无刷直流电机的转动原理示意图,为了方便描述,电机定子的线圈中心抽头接电机电源 POWER,各相的端点接功率管,位置传感器导通时使功率管的 G极接 12V,功率管导通,对应的相线圈被通电。


由于三个位置传感器随着转子的转动,会依次导通,使得对应的相线圈也依次通电,从而定子产生的磁场方向也不断地变化,电机转子也跟着转动起来,这就是无刷直流电机的基本转动原理——检测转子的位置,依次给各相通电,使定子产生的磁场的方向连续均匀地变化。
